FIRLATICILAR

Pnömatik Düşük Enerjili Kalkış Rampası

PKR ailesi; İHA sistemlerini katapult ile güvenli, hızlı ve tekrarlanabilir şekilde fırlatmak için tasarlanmış, taşınabilir ve mikroişlemci kontrollü pnömatik fırlatma sistemleridir. Üç varyant sunulur: 20 kg'a kadar İHA'lar için PKR20, 30 kg'a kadar İHA'lar için PKR30 ve 50 kg'a kadar ağır sınıf İHA'lar için PKR50. Tüm sistemler tank basınç izleme ve acil durdurma işlevlerine sahiptir; kurulum ve sökme 2 operatörle yapılır.

PKR20

20 kg'a kadar İHA

PKR30

30 kg'a kadar İHA

PKR50

50 kg'a kadar ağır sınıf İHA

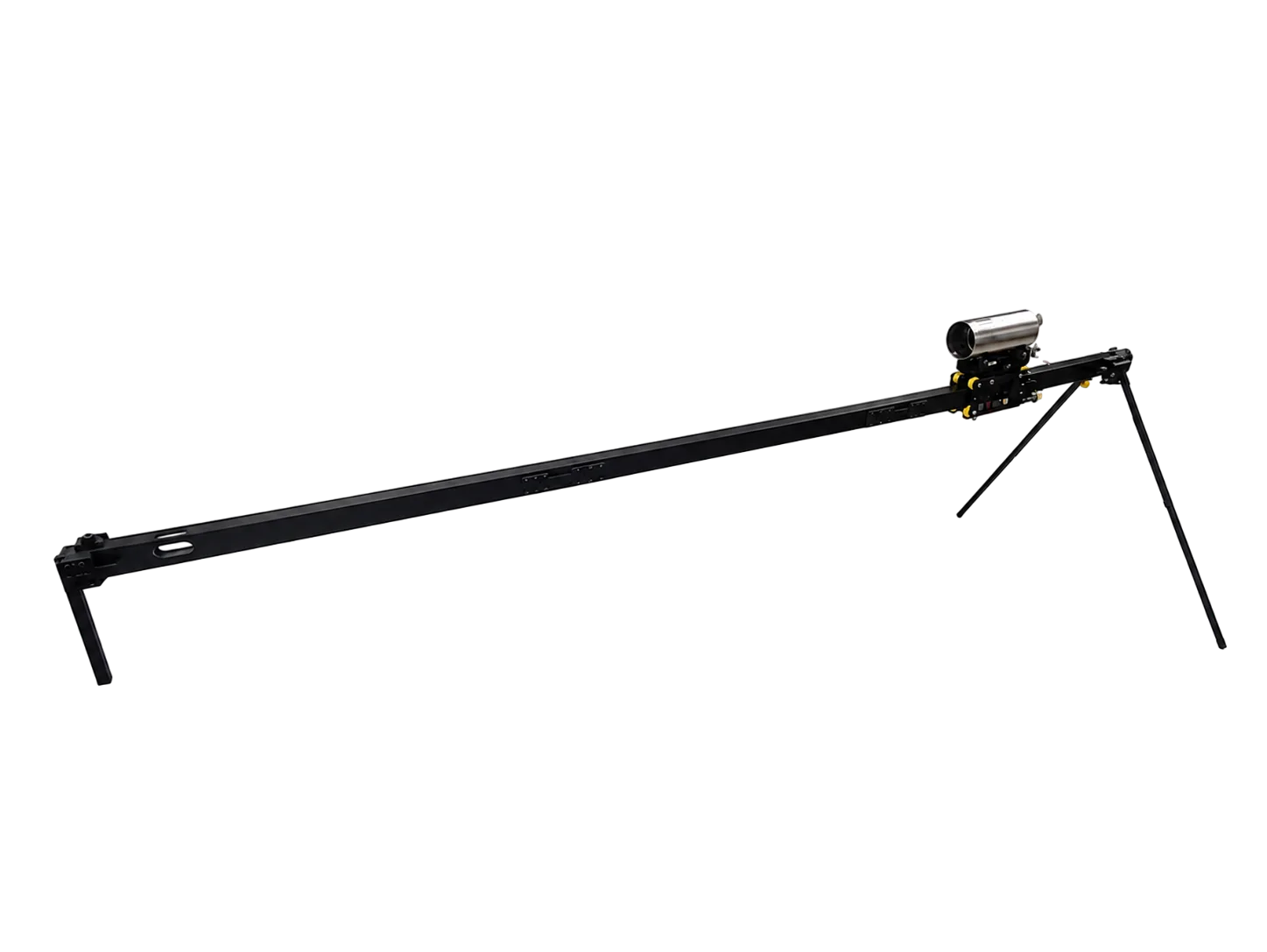

PKR20 Pnömatik Düşük Enerjili Kalkış RampasıPKR20

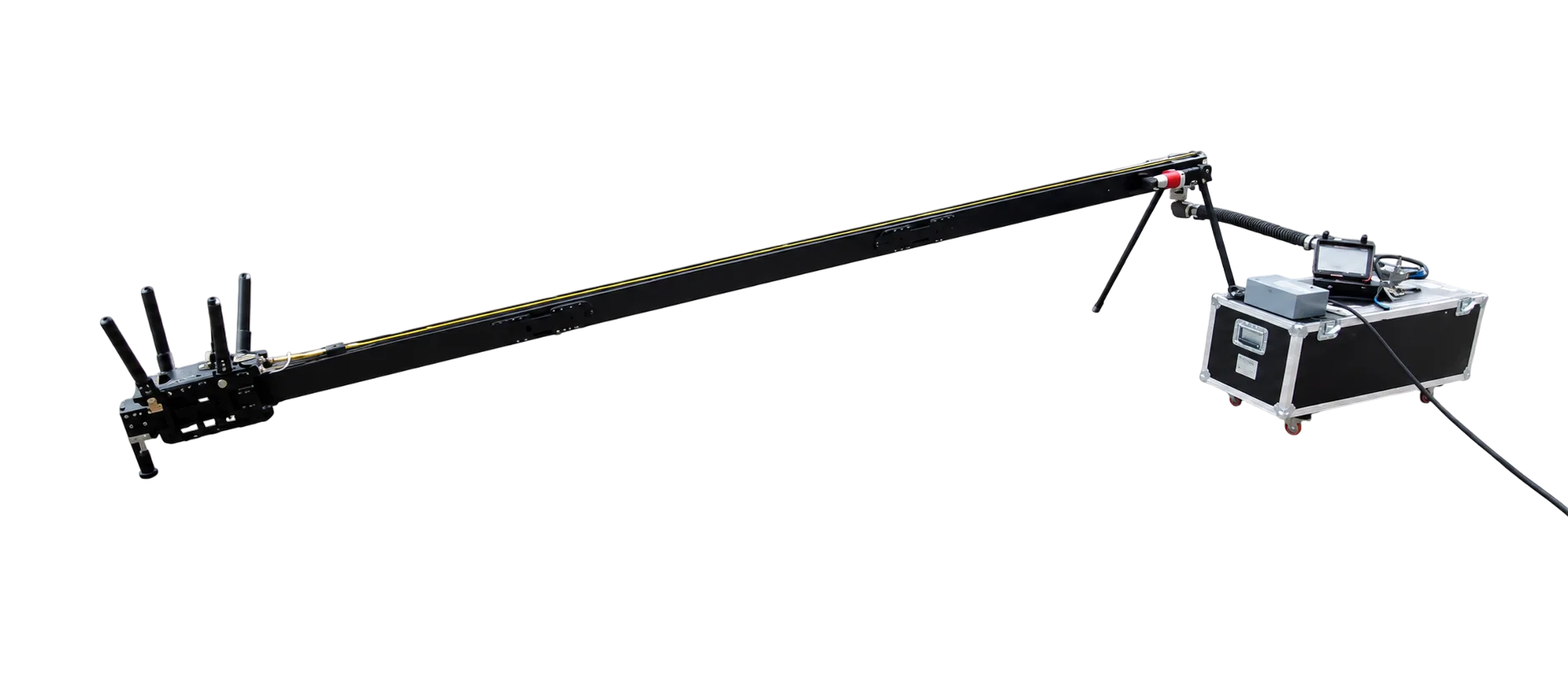

PKR30 Pnömatik Düşük Enerjili Kalkış RampasıPKR30

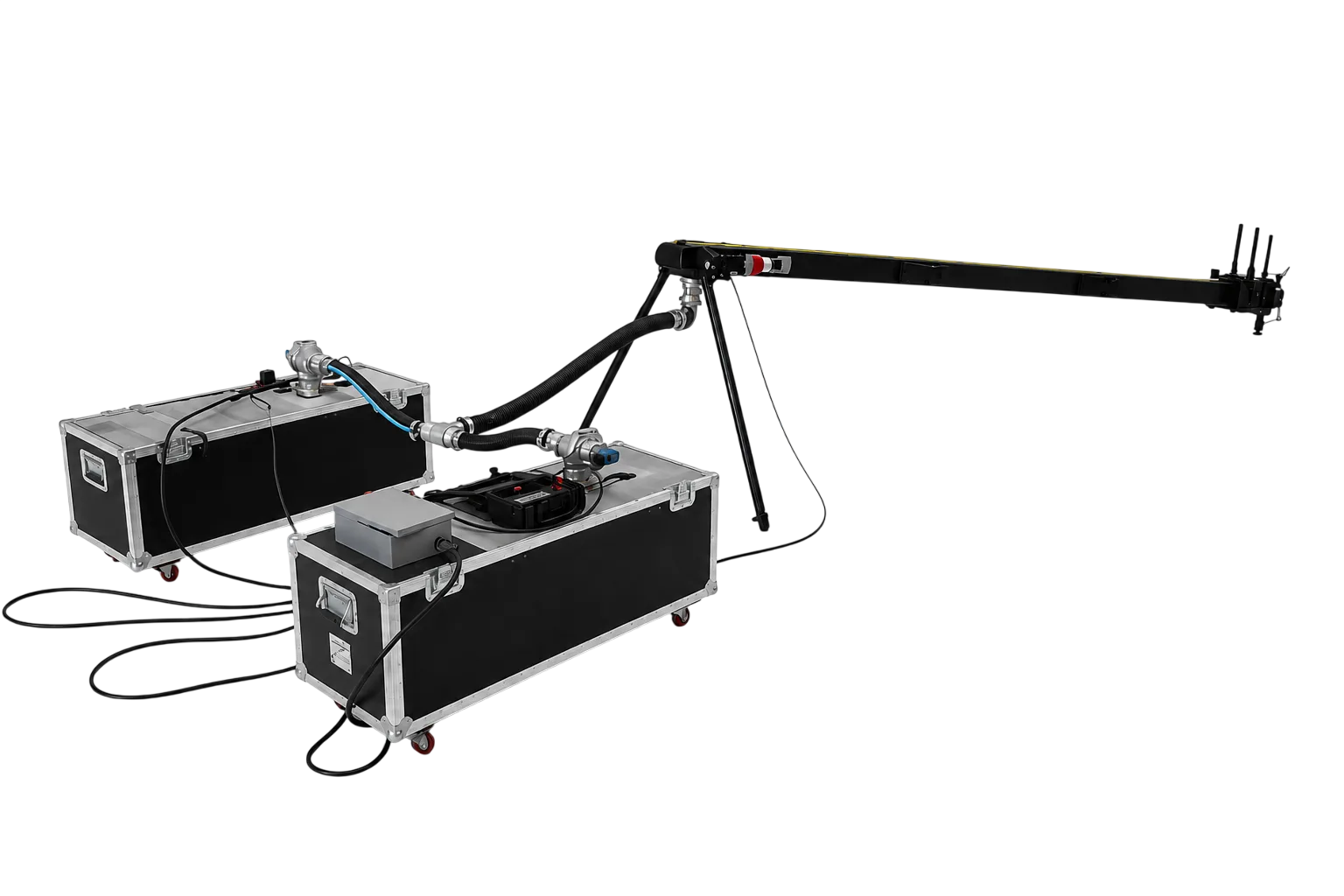

PKR50 Pnömatik Düşük Enerjili Kalkış RampasıPKR50
Teknik Karşılaştırma

PKR20 · PKR30 · PKR50

ÖzellikPKR20PKR30PKR50
Azami İHA Ağırlığı (MTOW)20 kg30 kg50 kg
Ray / Fırlatma Uzunluğu4.5 / 4 m4.5 / 4 m4.5 / 4 m
Fırlatma Açısı11°11°11°
Fırlatma Enerjisi~7 kJ10 kJ20 kJ
Fırlatma Hızı> 80 km/h> 80 km/h> 80 km/h
Basınç> 8 bar> 8 bar> 8 bar
Nominal Hazırlık Süresi< 10 dk< 10 dk< 10 dk
Güç12V / 40A12V / 60A12V / 110A*
Tank Kapasitesi40 lt60 lt2 × 60 lt
Taşıma Kutusu Sayısı223
Çalışma Sıcaklığı-10°C / +50°C-10°C / +50°C-10°C / +50°C
KontrolMCU Kontrollü, Kablolu KumandaMCU Kontrollü, Kablolu KumandaMCU Kontrollü, Kablolu Kumanda

* PKR50 güç: ilk 3-4 dk 110A, sonrasında 60A yeterlidir.

Görev Kabiliyetleri

Ardışık Fırlatma
Mikroişlemcili Basınç Kontrolü
